第11章

RPCスタイルのWebサービスの操作

この章では、RPCスタイルのWebサービスを起動するページフローの作成方法について説明します。この章には、次のトピックが含まれています。

RPCスタイルのWebサービスを使用するページフローについて

exteNd DirectorにはWebサービスページフローウィザードがあり、Webサービスを実行するページフロー作成の手助けをします。このウィザードは、Webサービスアクティビティを使用してサービスを起動します。

Webサービスアクティビティは、ドキュメントスタイルのWSDLファイルのみをサポートしています。ただし、Javaアクティビティを使用すると、RPCスタイルのWebサービスを起動するページフローを作成することができます。

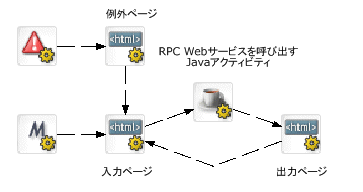

例次に、RPCスタイルのWebサービスを実行するページフローの例を示します。

RPCPageFlow

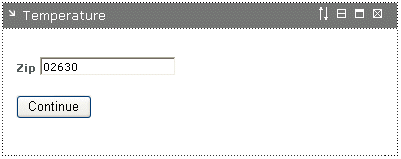

入力ページはランタイム時に次のようになります。

TemperatureIn

出力ページはランタイム時に次のようになります。

TemperatureOut

RPCスタイルWebサービスを使用するページフローの作成

RPCスタイルのWebサービスをページフローで使用するには、次の操作を行う必要があります。

Webサービスコンシューマを生成する(Webサービスにアクセスするプログラム)
Webサービスにクライアントとして動作するJavaアクティビティクラスを記述する
ページフローのユーザインタフェースを作成する
Javaアクティビティおよびユーザインタフェースを表示する必要があるアクティビティを含むページフローを作成する

Webサービスコンシューマの生成

Webサービスコンシューマを生成するには、Webサービスウィザードを実行する必要があります。ウィザードを実行するときに、入力としてWSDLファイルを指定します。この場合、WSDLファイルは、RPCスタイルのバインドを使用するWebサービスを説明します。

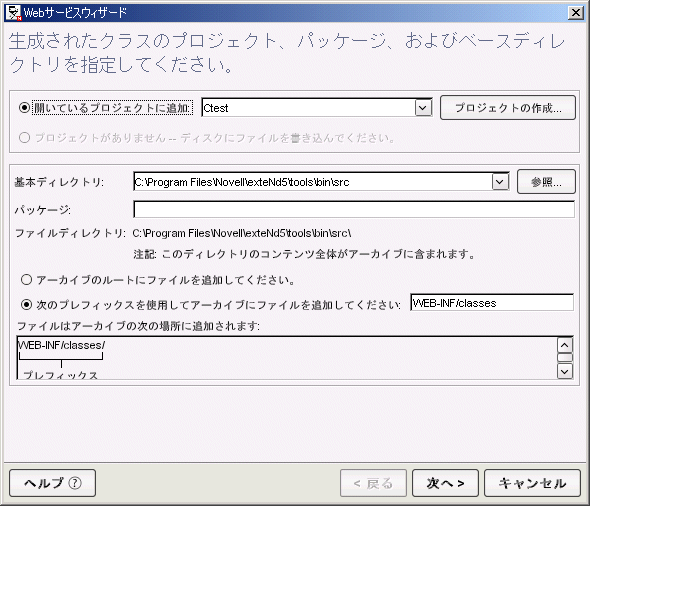

コンシューマのプロジェクト、パッケージ、およびディレクトリの指定ランタイム時に見つかる生成されたクラスを確認するため、ウィザードを実行する場合は次の設定を指定する必要があります。

RPCWebServiceConsumerSettings

For more information コンシューマの生成方法の詳細については、『ユーティリティツール』のWebサービスコンシューマの生成に関する章を参照してください。

ウィザードを実行したら、Webサービスクライアントランナーを実行してWebサービスコンシューマをテストできます。ただし、この操作を行う前に次の操作を行う必要があります。

xxxClient.javaファイルを編集する
WebサービスSDKで必要なアーカイブをプロジェクトに追加する

xxxClient.javaファイルの編集生成されたxxxClient.javaファイルを使用する前に、次のことを確認してください。

ターゲットWebサービスの1つ以上のメソッドを呼び出すには、process()メソッドを編集する必要があります。
ターゲットWebサービスにアクセスするための正しい場所(バインド)を指定するには、getRemote()メソッドを編集しなければならない場合があります。

WebサービスSDKに必要なアーカイブのプロジェクトへの追加 For more information 必要なアーカイブの完全なリストについては、『ユーティリティツール』のWebサービスコンシューマの生成に関する章を参照してください。

Javaアクティビティクラスの記述

Javaアクティビティは、ページフローのコンテキスト内でJavaクラスを実行するシステムアクティビティです。 Javaアクティビティを使用すると、ユーザ操作なしに自動的に実行される、カスタムのビジネスロジックを記述できます。

Javaアクティビティウィザードを使用してJavaアクティビティを作成し、作成されたJavaクラステンプレートをコード化してページフローモデラーでアクティビティを追加することができます。

JavaアクティビティからWebサービスを起動する場合、次の操作を行うためにいくつかのJavaコードを含める必要があります。

初期コンテキストを作成する
ルックアップを実行する
サービス用のポートを取得する
Webサービスメソッドを起動する
Webサービスウィザードにより生成されたコードの使用

このロジックは、Webサービスウィザードを実行するときに生成されます。このロジックは、生成されたxxxClient.javaファイルからJavaアクティビティのinvoke()メソッドに、次のように単純にコピーできます。

  import com.sssw.wf.api.*;
  import javax.naming.*;
  import net.xmethods.sd.*;

  public class TemperatureJavaActivity implements EbiJavaActivity
  	 public TemperatureJavaActivity() {
      }

      public void invoke(EbiContext context) {

  	 	 System.out.println("TemperatureJavaActivity");
  	 	 try {

  	 	 	 InitialContext ctx = new InitialContext();
              String lookup = "xmlrpc:soap:net.xmethods.sd.TemperatureService";
  	 	 	 TemperatureService service = (TemperatureService)ctx.lookup(lookup);
  	 	 	 TemperaturePortType remote = (TemperaturePortType)service.getTemperaturePort();
  	 	 	 // get the ZIP from the portlet session
  	 	 	 String zip = (String)context.getEbiWhiteboard().getScopedValue( "ZIP" );
  	 	 	 float f = remote.getTemp(zip);
  	 	 	 context.getEbiWhiteboard().setScopedValue("TEMP", String.valueOf( f ) );

  	 	 }
  	 	 catch ( Exception e ) {
  	 	 	 throw new RuntimeException (e);
  	 	 }

  ...
  }

また、このJavaアクティビティも、セッションオブジェクトで郵便番号(ZIP)を取得し、気温(TEMP)を設定するため、スコープパスAPIを使用することに注意してください。

サービスを起動するヘルパクラスの使用 exteNd DirectorAPIでは、Webサービスの起動に使用できるペルパクラスを提供しています。このクラスは、WebServiceActivityHelperと呼ばれます。 com.novell.afw.portal.portlet.pfパッケージにあります。次に、このヘルパクラスを使用するコードの例を示します。

  import com.sssw.wf.api.*;
  import com.novell.afw.portal.portlet.pf.*;

  public class TemperatureJavaActivity implements EbiJavaActivity {
  	 public TemperatureJavaActivity() {
      }

      public void invoke(EbiContext context) {

  	 	 System.out.println("TemperatureJavaActivity");
  	 	 try {

  	 	 	 WebServiceActivityHelper wsHelper
  	 	 	 	 = new WebServiceActivityHelper();
  	 	 	 net.xmethods.sd.TemperaturePortType remote =
  	 	 	 	 (net.xmethods.sd.TemperaturePortType)
  	 	 	 	 wsHelper.getRemote(
  	 	 	 	  net.xmethods.sd.TemperatureService.class,
  	 	 	 	  net.xmethods.sd.TemperaturePortType.class);

  	 	 	 // get the ZIP from the portlet session
  	 	 	 String zip =
  	 	 	  (String)context.getEbiWhiteboard().getScopedValue( "ZIP" );
  	 	 	 float f = remote.getTemp(zip);
  	 	 	 context.getEbiWhiteboard().setScopedValue(
  	 	 	  "TEMP", String.valueOf( f ) );

  	 	 }
  	 	 catch ( Exception e ) {
  	 	 	 throw new RuntimeException (e);
  	 	 }

  ...
  }

ページフローのユーザインタフェースの作成

通常は、Webサービスを起動するページフローの出力ページだけではなく、入力ページも作成する必要があります。入力ページでは、サービスに渡すパラメータの値を入力できます。出力ページは、サービスにより返されたデータを表示します。

入力ページ

次に、サンプルの入力ページのHTMLを示します。

  <form name="form1" method="post" action="wsrp_rewrite?wsrp-urlType=blockingAction/wsrp_rewrite">
  <br/>
  	 <span class="portlet-form-field-label">
  	 	 Zip
  	 </span>
  	 <input class="portlet-form-field" type="name" name="zip" value="02630" size="20\x94 >
  	 <br/><br/>
  	 <input type="submit" name="verb" value="Continue">
  </form>

出力ページ

次に、サンプルの出力ページのHTMLを示します。

  <form name="form1" method="post" action="wsrp_rewrite?wsrp-urlType=blockingAction/wsrp_rewrite">
  <br/>
  	 <span class="portlet-form-field-label">
  	 	 Zip Temperature : scopedpath?Session/TEMP/scopedpath
  	 </span>
  	 <br/><br/>
  	 <input type="submit" name="verb" value="Continue">
  </form>

この例では、返されたデータ(気温)はスコープパスの式を使用して取得されています。

  scopedpath?Session/TEMP/scopedpath

ページフローの作成

ページフローは次のようになります。

RPCPageFlow

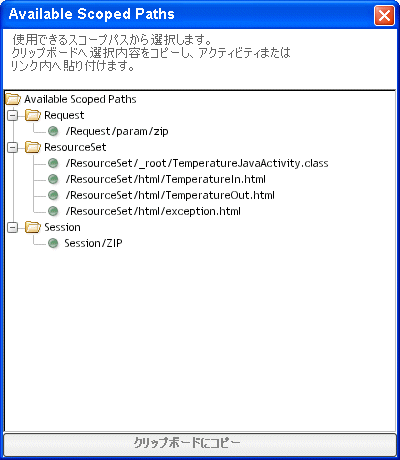

フローのスコープパスは次のとおりです。

RPCWebServiceScopedPaths

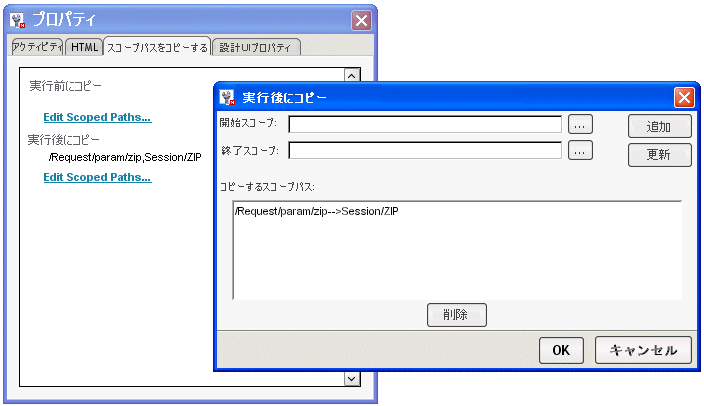

入力ページの実行後にコピー操作の指定

HTML入力ページは、ユーザにより入力された郵便番号をSessionスコープの変数にコピーする実行後にコピー操作を指定します。

RPCCopyAfterInput
